1 個通路之荷重元模組，具20位元解析度
簡介

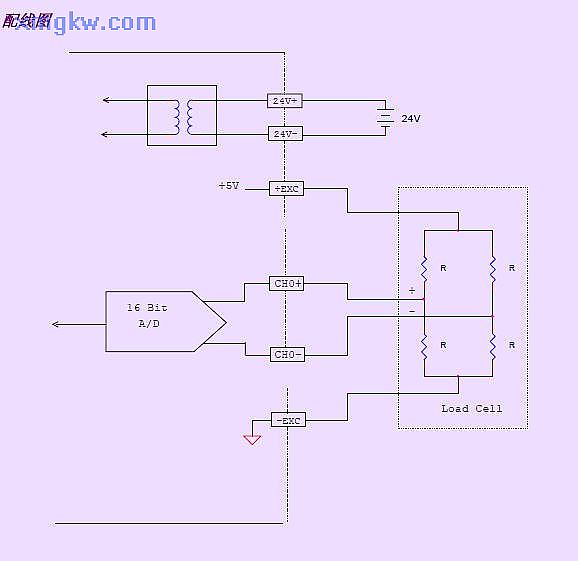

FBs-1LC 是FATEK FBs 系列PLC 的模擬輸入模塊的成員.可用于量測負荷元(loadCell)產生之微弱信號.本模塊將量測信號以
16 位帶正負號數來表示.為了能將伴隨于信號之現場噪聲濾除,本模塊內也提供了取樣信號平均的功能..

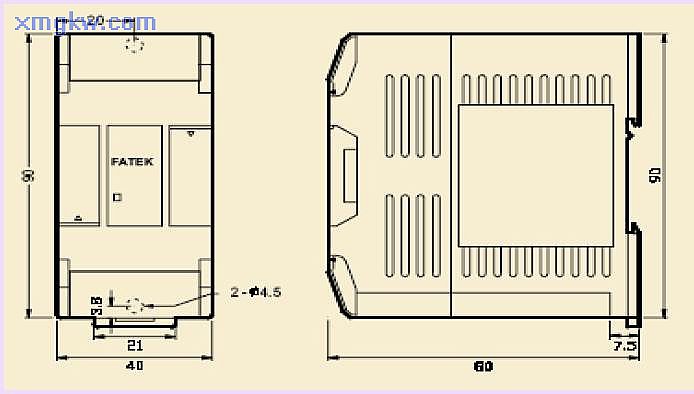

外型尺寸
規格
信道數- 單信道
分解能力- 16 位(含符號位)
占用點數- 1 個RI(輸入緩存器)及8 點 DO
轉換速率- 5/10/20/25 Hz 可選
非線性度- 0.01% 滿刻度(@25℃)
零點漂移- 0.2 μV/℃
增益漂移- 10 ppm/℃
激勵電壓– 5V, 最大可推250Ω 負載
靈敏度- 2mV/V, 5mV/V, 10mV/V, 20mV/V
軟件濾波- 移動式平均
取樣平均次數- 1~8 可選
隔離- 變壓器(電源)及光藕合器(信號)
指示燈- 5V 電源 LED
外部供應電源- 24V-15%/+20%, 2VA
內部功率損耗- 5V, 100mA
工作溫度- 0 ~ 60 ℃
儲存溫度- -20 ~ 80 ℃
尺寸- 40(W)x90(H)x80(D) mm
轉換結果是以帶正負號的 16 位數表示. 若要得到真實之工程單位值則須在階梯程序中加入LCNV(FCN33)或MLC(FCN34)指令來作轉換.由于負荷元的信號非常微弱,通常應用時須作零點調校的動作以克服電路的零點漂移現象.
PLC 控制
PLC 與1LC 模塊間系透過8 點DO 及1 個輸入緩存器(RI)來溝通.

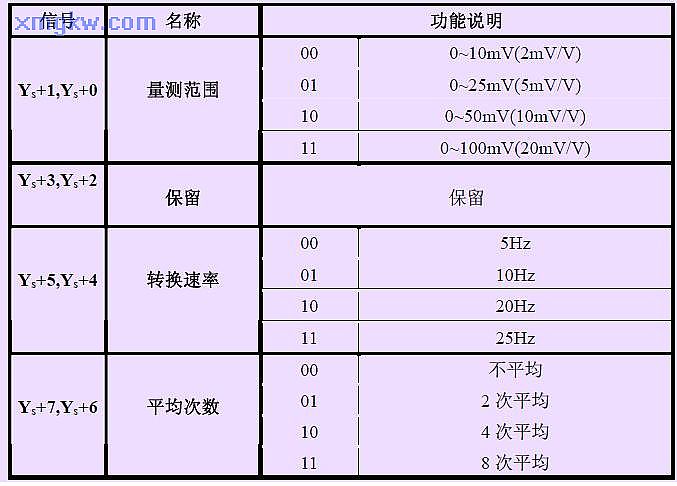

藉由DO 信號使用者可選擇轉換速率,輸入范圍及平均的次數.詳細的DO 控制請參考下表. Ys是模塊配置到的DO 起始號碼. 轉換的結果置于輸入緩存器中.
