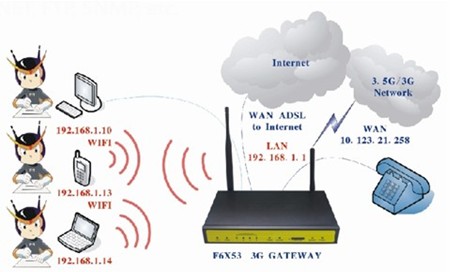

F6X53 GATEWAY是一種物聯網無線通信網關，利用公用無線網絡為用戶提供無線長距離數據傳輸功能和語音通話功能。
該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供4個以太網接口、1個WIFI接口和1個普通模擬電話機接口（RJ11），可同時連接以太網設備、WIFI設備和普通電話機，實現無線路由功能和語音通話功能。
該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u 以太網接口內置1.5KV電磁隔離保護
u 電話機接口內置過壓過流等保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
u 提供標準以太網接口、WIFI接口和普通模擬電話機接口，可直接連接以太網設備、WIFI設備和普通電話機
u 提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
u 使用方便，靈活，多種工作模式選擇
u 方便的系統配置和維護接口（包括本地和遠端WEB方式或CLI方式）
功能強大
u 支持完善的FXS接口功能，可直接連接普通電話機，實現語音通話功能
u 支持來電振鈴、來電顯示及各種電話信號音功能
u 支持EVDO和有線WAN雙鏈路智能切換備份功能（可選）
u 支持VPN client（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持對WIFI接口的數據進行鏡像，鏡像數據發送到LAN口（LAN1、LAN2、LAN3、LAN4中的一個端口），并且不影響該端口的正常使用（可選）
u WIFI接口同時支持WIFI AP、AP Client和WDS功能（可選）
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
u 支持APN/VPDN
u 支持無線視頻監控和動態圖像傳輸
u 支持DHCP server及DHCP client，DDNS，防火墻，NAT，DMZ主機等功能
u 支持TCP/IP、UDP、TELNET、FTP、HTTP等完善的網絡協議
選型參考：
無線參數
|
標準及頻段 |
理論帶寬 |
發射
功率 |
接收
靈敏度 |
|
F6453 WCDMA&HSDPA&HSUPA GATEWAY |
|
支持UMTS/WCDMA/HSDPA/HSUPA
850/1900/2100MHz三頻
可選850/900/1900/2100MHz四頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
HSUPA: 5.76Mbps(上行)
HSDPA:7.2Mbps(下行)
UMTS:384Kbps(DL/UL) |
<24dBm |
<-109dBm |
|
F6553 TD-SCDMA GATEWAY |
|
支持TD-SCDMA /HSDPA/HSUPA 1880-1920/2010-2025MHz雙頻
支持GSM850/900/1800/1900MHz四頻
支持GPRS/EDGE CLASS 12 |
下行速率2.8Mbps
上行速率2.2Mbps |
<24dBm |
<-108dBm |
|
F6653 CDMA2000 1X EVDO GATEWAY |
|
支持EVDO Rev A 800MHz單頻
可選800/1900MHz雙頻，450MHz單頻
支持IS-95 A/B 和CDMA2000 1xRTT
無線網絡 |
下行速率3.1Mbps
上行速率1.8Mbps |
<23dBm |
<-104dBm |
WIFI無線參數
|
項 目 |
內 容 |
|
標準及頻段 |
,
支持IEEE802., 11b/g標準，可選IEEE802.11n |
|
理論帶寬 |
IEEE802.11b/g：最高速率達54Mbps
EEE802.11n：最高速率達300Mbps |
|
安全加密 |
支持WEP、WPA、WPA2等多種加密方式，可選WPS功能 |
|
發射功率 |
16-17dBm（11g），18-20dBm（11b） |
|
接收靈敏度 |
<-72dBm@54Mpbs |
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
4MB（可擴展至16MB） |
|
SDRAM |
32MB（可擴展至64MB） |

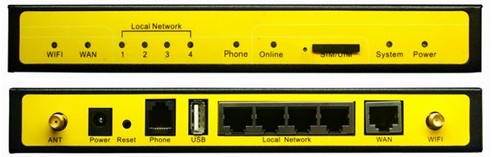

接口類型
|
項 目 |
內 容 |
|
WAN接口 |
1個10/100M以太網口（RJ45插座），自適應MDI/MDIX
內置1.5KV電磁隔離保護 |
|
LAN接口 |
4個10/100M以太網口（RJ45插座），自適應MDI/MDIX
內置1.5KV電磁隔離保護 |
|
電話機接口 |
1個普通模擬電話機接口（RJ11座），內置過壓過流等保護 |
|
指示燈 |
具有“Power”、“System”、“Online”、“Phone”、“Local Network”、“WAN”、“WLAN”等指示燈 |
|
天線接口 |
EVDO：標準SMA陰頭天線接口，特性阻抗50歐
WIFI：標準SMA陽頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
Reset復位按鈕 |
通過此按鈕，可將ROUTER的參數配置恢復為出廠值 |
|
USB接口 |
標準A型USB host接口（預留） |
供電
|
項 目 |
內 容 |
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 5~35V |
|
通信電流 |
<450mA (12V) |
物理特性
|
項 目 |
內 容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離
特別適合工控現場應用 |
|
外形尺寸 |
206x135x28 mm (不包括天線和安裝件) |
|
重量 |
790g |
其它參數
|
項 目 |
內 容 |
|
工作溫度 |
-25~+65ºC（-13~+149℉） |
|
擴展工作溫度 |
-30~+75ºC（-22~+167℉） |
|
儲存溫度 |
-40~+85ºC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
