工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 采用高性能工業級GPS模塊
u 低功耗設計，支持多級休眠和喚醒模式，最大限度降低功耗
u 內置實時時鐘（RTC），支持定時開關機功能，定時關機狀態下功耗小于1mA
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u RS232/RS485/RS422接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
u 采用工業端子接口，特別適合于工業現場應用
u 提供標準RS232和RS485（或RS422）接口，可直接連接串口設備
u 可定制TTL電平串口
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
u 使用方便，靈活，多種工作模式選擇
u 方便的系統配置和維護接口
u 支持串口軟件升級和遠程維護
功能強大
u 同時支持數據透明傳輸功能和GPS定位功能
u 支持NTP server功能（可選）
u 支持TCP server功能，可同時支持4個TCP連接（可選）
u 支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）
u 提供5路I/O，可實現5路數字量輸入輸出；兼容2路脈沖輸出、2路模擬量輸入、2路脈沖計數功能
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據觸發上下線模式
u 支持根據域名和IP地址訪問中心
u 內嵌標準的TCP/IP協議棧，支持透明數據傳輸
u 支持APN/VPDN
選型參考
無線參數
|
項 目 |
內 容 |
|
無線模塊 |
工業級無線模塊 |
|
標準及頻段 |
支持EGSM900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS class 10，可選class 12 |
|
理論帶寬 |
85.6Kbps |
|
發射功率 |
GSM850/900：<33dBm
GSM1800/1900：<30dBm |
|
接收靈敏度 |
<-107dBm |
GPS參數
|
項 目 |
內 容 |
|
GPS模塊 |
工業級GPS模塊 |
|
接收機類型 |
50通道
GPS L1（1575.42MHz）C/A碼
支持WAAS，EGNOS，MSAS，GAGAN
兼容GALILEO |
|
最大更新速率 |
4 Hz |
|
精確度 |
定位：2.5m CPE
SBAS：2.0m CPE |
|
捕獲 |
冷啟動：29S
溫啟動：29S
輔助啟動：<1S
熱啟動：<1S |
|
靈敏度 |
跟蹤：-160dBm
重新捕獲：-160dBm
冷啟動：-144dBm |
|
授時精度 |
RMS：30ns
99%：<60ns
顆粒度：21ns |
|
時間脈沖 |
可以配置，0.25至1000Hz |
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
512KB（可擴展至8MB） |
|
SRAM |
256KB（可擴展至1MB） |
接口類型
|
項 目 |
內 容 |
|
串口 |
1個RS232和1個RS485（或RS422）接口，內置15KV ESD保護，串口參數如下：
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗
串口速率：110~230400bits/s |
|
指示燈 |
具有電源、通信、在線及GPS指示燈 |
|

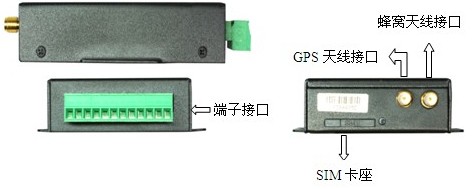

天線接口 |
蜂窩：標準SMA陰頭天線接口，特性阻抗50歐
GPS：標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
端子接口，內置電源反相保護和過壓保護 |
供電
|
項 目 |
內 容 |
|
標準電源 |
DC 12V/0.5A |
|
供電范圍 |
DC 5~35V |
功耗
|
工作狀態 |
功 耗 |
|
通信狀態 |
50-90mA@12VDC；115-165mA@5VDC |
|
待機狀態 |
25mA@12VDC；45m, A@5VDC |
|
休眠狀態 |
8mA@12VDC；18mA@5VDC |
|
定時關機狀態 |
0.6mA@12VDC；1mA@5VDC |
物理特性
|
項 目 |
內 容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
91x58.5x22 mm (不包括天線和安裝件) |
|
重量 |
210g |
其它參數
|
項 目 |
內 容 |
|
工作溫度 |
-25~+65ºC（-13~+149℉） |
|
擴展工作溫度 |
-30~+75ºC（-22~+167℉） |
|
儲存溫度 |
-40~+85ºC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
