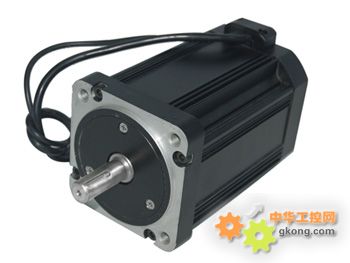

本系列無刷電機最大功率400，最大額定力矩1.5NM；速度范圍：小于10000rpm；霍爾元件在電機內部，無需調整,電機采用高性能釹鐵硼永磁材料，鋁合金精美外觀，體積緊湊，具有小型化，全密閉，壽命長、噪聲低、精度高\溫升小、機械振動小等特點。

92 BL(1)  -  -  (ST-2)系列產品

參數	符號	單位	型                   號
			A15-15H	A20-30H	A30-70H	A25-26L2
額定輸出功率	PN	W	150	200	300	250
額定電源電壓	V1N	V	220(AC)	220(AC)	220(AC)	24(DC)
額定電壓(DC)	VN	V	260	226	277	21.3
額定電流(DC)	IN	A	0.945	1.24	1.48	21
額定線電流(AC)	IN~	A	0.847	1.12	1.37	18.5
額定轉速	nN	rpm	1500	3000	7000	2600
額定轉矩	TN	Nm	0.955	0.637	0.41	0.918
電勢系數	ke	Vs/rad	1.13	0.557	0.316	0.0411
轉矩系數	kt	Nm/A	1.33	0.73	0.345	0.0471
電樞繞組電阻	R	Ω	23.1	5.77	2.27	0.0505
電樞繞組電感	L	mH	183	45.2	15.1	0.377
轉動慣量	Jr	Kgm2	1.23E-04	1.23E-04	1.23E-04	1.23E-04
摩擦轉矩	Tf	Nm	0.06	0.06	0.06	0.06
阻尼系數	β	Nms/rad	2.80E-05	2.80E-05	2.80E-05	2.80E-05
額定功率增長率	QN	KW/sec	7.42	3.3	1.37	6.85
機械時間常數	Tm	msec	1.61	1.33	2.36	3.7
電氣時間常數	Te	msec	7.92	7.83	6.62	7.48
重量	G	Kg	2.4	2.4	2.4	2.4
