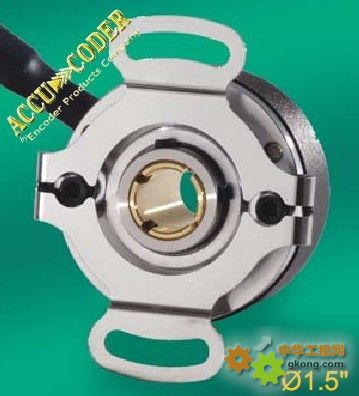

產品名稱: VLH11型編碼器—— 增量式、半通孔
型  號: VLH11型編碼器
價  格:
品  牌: 美國EPC

收藏此產品     查看收藏
產品介紹:
應用:

— 無刷伺服電機整流,機器人技術
—   醫療診斷器械
—   專業包裝機械
—     數字繪圖儀,打印機,印刷機



VLH11型增量式編碼器提供優秀的反饋方案,外形小巧,標準安裝。 其半通孔設計尤其適用于軸徑為10 mm或0.375'''''''''''''''' 以下的轉軸安裝。它配有的整體式軸承和柔性簧片,能克服輕微徑向和軸向擺動。VLH11型編碼器運行穩定持久,是其他廠家模塊編碼器最理想的替代品。其溝槽式蝶形簧片能為整流信號和基準脈沖信號的定位提供30º 范圍調準。安裝快速便捷。
對于無刷伺服電機的應用,VLH11型以三個120º 相位提供可達12 極的整流信號。耐高溫可達100ºC,使伺服電機能在更高功率輸出及反復使用中能正常工作,防止相關熱反饋設備的損壞。

VLH11型電參數
輸入電壓
5或12VDC±10 % ,
5-28VDC (適用于操作溫度不高于85 ºC)
5-24 VDC (適用于操作溫度85 ºC -100 ºC)
輸入電流
最大無負載電流為100 mA
輸出波形
增量式,正交輸出,當轉軸順時針旋轉時,A通道的方波領先B通道。
輸出電路
NPN 集電極開路輸出每通道最大驅動電流20 mA,推拉輸出每通道最大驅動電流20 mA,差動線驅動輸出在5VDC 時,符合RS422標準。
基準脈沖
每轉一周輸出一個脈沖。
頻率響應
標準200 KHz,另有300KHz 可選。
抗干擾性
經BS EN61000-6-2;BS EN50081-2;BS EN61000-4-2;BS EN61000-4-3;BS EN61000-4-6; BS EN500811測試,符合標準。
對稱性
180º + 18º
正交相位
90º + 22.5º
最小沿間距
67.5º
每轉脈沖數
0001 – 0189*,0198,0200,0250,0256, 0300,0315,0360,0400,0500,0512,0580,0600,0800,1000,1024,1200,1250,1500*,1800,2000,2048,2500,2540,3000*,3600*,4096*,5000*,6000*,7200*,8192*,10000*(如有需要,請與廠家聯系)
精  度
兩相鄰周期間相差在0.01 º(0.6 弧度分)之內(機械角度)
整流信號
可達12極
整流精度
1º(機械角度)



VLH11型機械參數
最高轉速
8000 轉/分 (選更高轉速,請與廠家聯系)
孔  徑
0.125''''''''''''''''–0.375'''''''''''''''' ,5 mm–10 mm
孔公差
–0.0000'''''''''''''''' / + 0.0006''''''''''''''''
用戶軸徑向跳動
最大0.008''''''''''''''''
用戶軸端面跳動
最大 ±0.030''''''''''''''''
起動扭矩
IP50 半通孔:0.2 盎司英寸
IP50 通孔:0.3盎司英寸
IP64 :0.6盎司英寸
轉動慣量
6.7×10 – 5盎司英寸秒2 4.8毫克厘米秒2
最大加速度
1×105 弧度 / 秒2
電  纜
長18英寸(帶金屬箔和網形屏蔽),整流信號線采用28AWG規格,無整流信號的導線采用24AWG規格。
重  量
3盎司


VLH11型環境參數

操作溫度
-20º 到 +85ºC (標準)
-40º 到 +85ºC (低溫選擇)
-20º 到 +100ºC (高溫選擇)
-20º 到 +120ºC (高溫選擇)
儲藏溫度
- 25ºC 到 +85 ºC
濕  度
相對濕度98%
振  動
10g @ 58 - 500 Hz;
抗  震
80g @ 11ms
關 鍵 詞: 增量式 半通孔 1.5英寸外殼
