執行標準：Q/WV1.2—2012

出版日期：2012年4月8日

1通用要求

1.1產品的用途和使用場所

KC01-43T礦用本安型人機界面為礦用礦用本質安全型設備，是適用于煤礦井下有瓦斯和煤塵爆炸的危險環境中的與可編程控制器等控制器配合使用，實現對控制器的數據設置，操作控制，同時顯示控制器的參數狀態，數據列表等，實現人機交互。

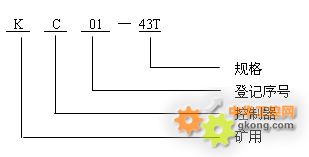

1.2 產品型號及其含義

1.3防爆型式及防爆標志

防爆型式：礦用本質安全型；

防爆標志：ExibI。

1.4使用環境

環境溫度：-20～40℃、相對濕度：<96%RH（+25℃時）、大氣壓力：80～110kPa在有甲烷、煤塵爆炸性混合物的煤礦井下使用。

1.5 本安參數

Ui：DC24.5V；Ii：90mA； Ci：0uF； Li：0mH

1.6 外形尺寸

142W×86H×39D﹙mm﹚

1.7 重量

0.3kg

2 技術參數

2.1顯示性能

2.2操作方式

2.3性能規格

2.4通訊接口

2.5 結構規格

3 外形結構

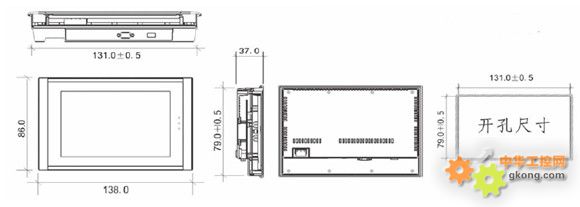

3.1 外形結構圖

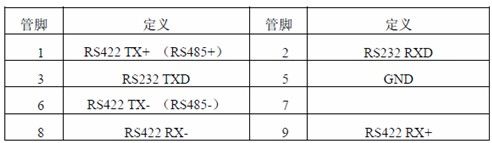

3.2  COM引腳定義<, /P>

COM口即COM1口

4 工作原理

人機界面（Human Machine Interaction，簡稱HMI），是人與計算機之間傳遞、交換信息的媒介和對話接口，是計算機系統的重要組成部分。是指人和機器在信息交換和功能上接觸或互相影響的領域或稱界面所說人機結合面，信息交換，功能接觸或互相影響，指人和機器的硬接觸和軟解除，此結合面不僅包括點線面的直接接觸，還包括遠距離的信息傳遞與控制的作用空間。

人機界面可以連接可編程序控制器（PLC）、變頻器、直流調速器、儀表等工業控制設備，利用顯示屏顯示工作狀態，內部參數，通過輸入單元（如觸摸屏、鍵盤等）輸入工作參數或輸入操作命令，實現人與機器信息交互的數字設備，由硬件和軟件兩部分組成。

5 使用注意事項

5.1  在使用本產品之間首先必須認真閱讀產品說明書。

5.2  確保供給人機界面的電源電壓范圍正確，以防燒壞內部電路。

5.3  使用時，必須按硬件使用說明書進行配線。

5.4  該產品不能單獨使用，須裝入外殼內使用，使用時須經防爆檢驗。

5.5  本產品不得與未經檢驗的設備相連接，只能與說明書中規定的設備連接使用，與其他設備連接時須經防爆聯檢。

5.6  使用時不能改變元件參數。

6．隨機文件

a)      裝箱單；

b)      產品合格證；

c)      使用說明書；

d)      附件清單。

7．服務承諾

產品嚴格按企業標準與行業標準生產，不合格產品不予出廠。

協助使用單位進行系統控制方案的設計，提供技術培訓。

質保期間，廠家對產品進行免費維護，產品出現問題將免費維修。

長期跟蹤服務，隨時了解現場的使用情況及解決使用中遇到的問題。

附錄A 關聯設備
