BCNet-S7PPI在力控Forcecontrol中的設置

         西門子S7200連接力控Forcecontrol，通過： 西門子S7200 TCP驅動；OPC服務器（BCNetS7 OPC，西門子PCAccess ）；Modbus TCP驅動。

一、BCNet-S7PPI通過西門子S7200 TCP驅動連接力控的設置

1、打開力控開發系統——IO設備組態，選擇“PLC-SIEMENS（西門子）—S7-200 TCP協議”

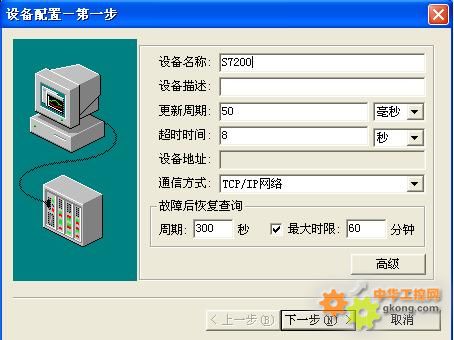

2、填入設備名稱

3、填入BCNet-S7PPI的IP地址，端口（默認為102），完成設置。

二、BCNet-S7PPI通過BCNetS7 OPC軟件連接力控的設置

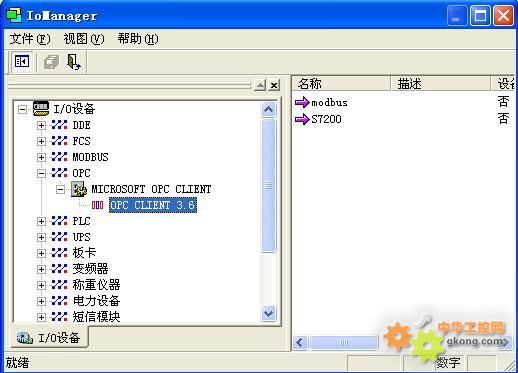

1、打開力控開發系統——IO設備組態，選擇“OPC—MICROSOFT OPC CLIENT—OPC CLIENT 3.6”

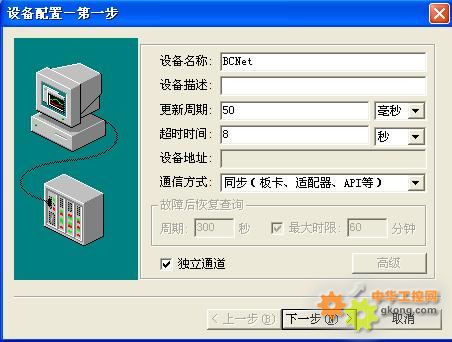

2、填入設備名稱

3、選擇“OPC.BCNet.S7” ，確定

三、BCNet-S7PPI通過PCAccess OPC軟件連接力控的設置

         設置與BCNetS7 OPC軟件類似，選擇“S7200.OPCServer”。

四、BCNet-S7PPI通過Modbus TCP驅動連接力控的設置

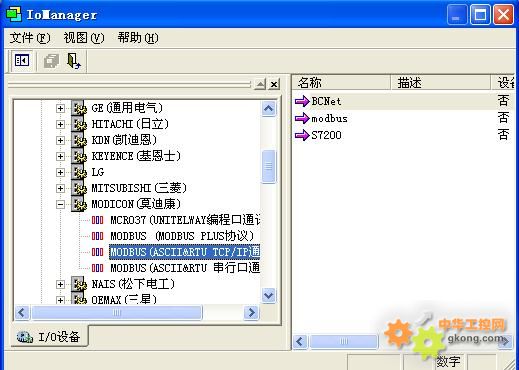

1、打開力控開發系統——IO設備組態，選擇“PLC-MODICON（莫迪康）—modbus TCP通訊”

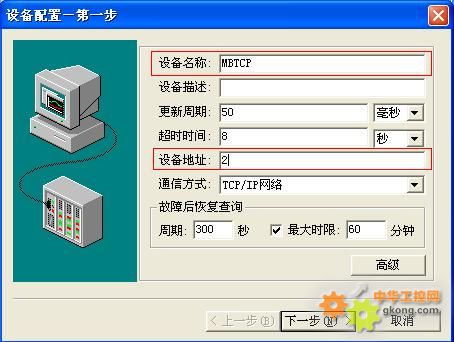

2、填入設備名稱；設備地址（S7200PLC站地址）；

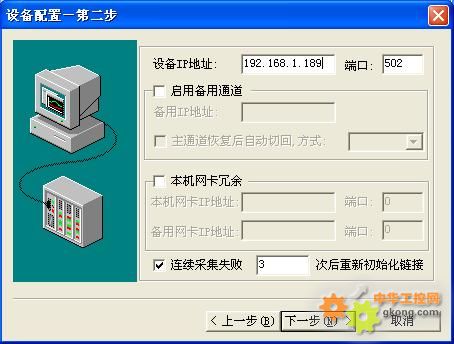

3、填入BCNet-S7PPI的IP地址，端口（默認為502），完成設置。
