重新設計過的屏幕配置 GUI
使用「List & Drop Down List」條列出可用的選項，讓操作員能夠很容易地選擇選項。

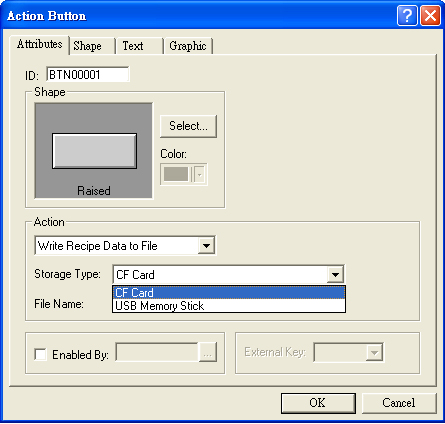

USB及CF CARD數據儲存之功能
方便設計者儲存及讀取相關數據。
· 可讀/寫數據包括應用數據文件及更新系統、配方及寫紀錄歷史、警報歷史數據。
· USB接口除了連接儲存裝置外也可連接打印機。

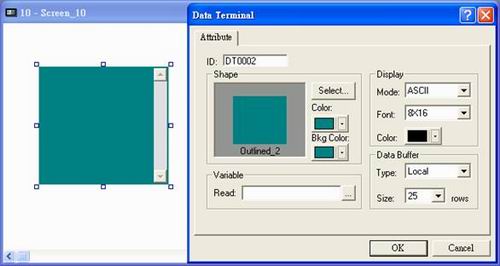

資料人機元件
使用「數據人機」仿真 ASCII 人機。
· 此組件會顯示從與數據產生器 (例如計算機) 連接的另一個指定 COM 連接端口處所接收的數據。 數據能以 ASCII 或 HEX 格式顯示。

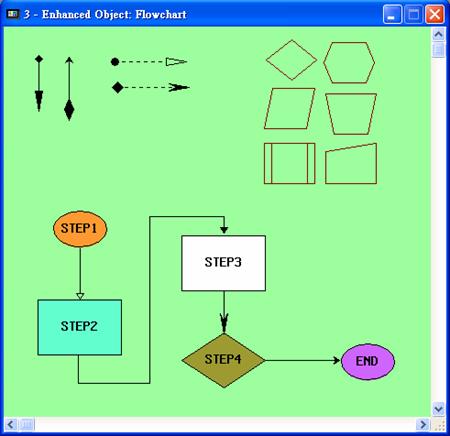

流程圖
使用新的「線條」、「框架」/「邊緣」和「靜態文字」組件，可輕而易舉制作賞心悅目的流程表。

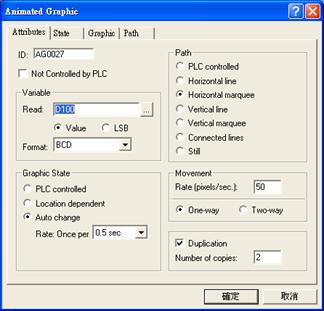

動畫圖形組件
使用者可以很容易配置移動的「路徑」和「速率」。
· 此外，也可很容易配置「圖形狀態變更」。
· 使用者可以毫不費力地設計圖形和移動動作。

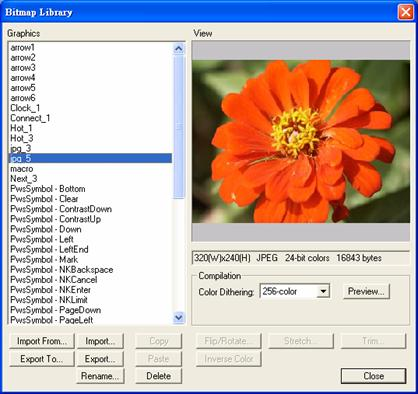

色彩遞色和 JPEG
色彩遞色： 可處理 16 位或 24 位的彩色圖形，能轉換成256色或64K色的圖形。 此功能可讓 HMI 在屏幕上顯示彩色和鮮艷的影像。
· 可匯入的圖形格式包括位圖影像 (*.BMP)、JPEG 影像檔案 (*.JPG )、GIF 檔案 (*.GIF)、AutoCad 檔案 (*.DWG) 和 AutoCad 檔案 (*.DXF)。
字體庫
在「字體庫」中，使用者最多可定義 16 種他們選擇的字體。
· 有了 Windows 字體，使用者就可以設計更具吸引力的接口。

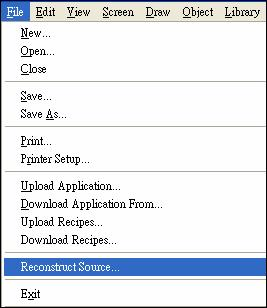

重建來源
ADP 6.0 允許使用者透過 HMI 上傳應用程序，直接「重建來源」檔案。 來源檔案可用于進行維護和修改。

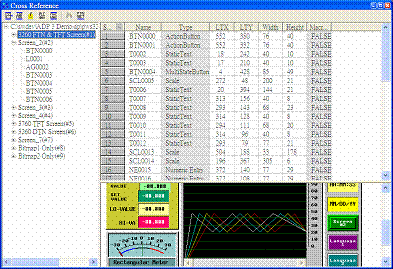

對照參考清單
使用者可使用「對照參考」查詢應用程序中畫面、組件、PLC 位置、標記名稱和宏之間的關系

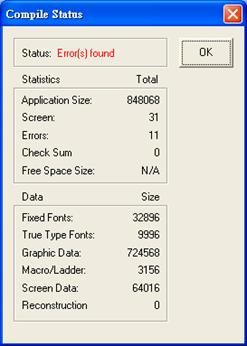

編譯： 自動錯誤偵測
· ADP 6.0 提供在編譯應用程序期間可自動偵測錯誤的功能。 使用者也可以選擇開啟造成錯誤的組件對話框。 在偵錯期間，此功能極為有用。
· ADP 6.0 也提供所編譯應用程序檔案的完整和詳細信息。
屏幕管理員
縮圖檢視
詳細檢視
「屏幕管理員」提供應用程序中所有畫面的「縮圖檢視」和「詳細檢視」。
· 使用者能夠同時剪下/復制/刪除多個畫面。
· 此工具可協助使用者以最有效率的方式管理畫面和修改畫面屬性。

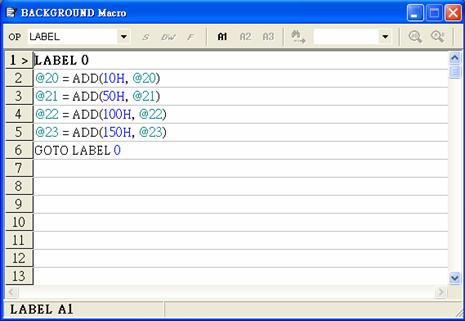

宏編輯器
ADP 6.0 提供新版的宏編輯器。 使用者現在可以直接在編輯器中輸入命令。
