【產品特點】
l 模塊化結構設計，可方便地實現輸出功能組態；
l 低功耗設計，高輸入阻抗的信號輸入方案；
l 完善的輸入輸出保護功能，可靠性高；
l 簡潔的接線方案，成套設計、現場安裝方便；
l 具備電量查看功能；
l 可定制任意電參數的顯示組合。
【技術指標】
|
準確度等級 |
電壓、電流：0.2級；有功功率、無功功率、功率因數：0.5級；頻率：0.1級 |
|
開關量輸出 |
可實現超限報警，上下限報警由同一繼電器輸出，觸電容量AC250V/2A、DC30V/2A |
|
模擬量輸出 |
可實現變送輸出，規格DC0~10mA、0~20mA，0.5級，負載電阻≤500Ω |
|
通訊方式 |
RS-485串行通訊，標準MODBUS_RTU通訊協議，波特率1200bps~19200bps可設置 |
|
電磁兼容 |
靜電放電抗擾度：4級（GB/T17626.2）；電快速瞬變脈沖群抗擾度：2級（GB/T17626.4）；浪涌（沖擊）抗擾度；4級（GB/T17626.5） |
|
安全特性 |
絕緣強度：輸入、輸出、輔助電源之間AC 2.5kV，1min；絕緣電阻：＞100MΩ |
|
工作環境溫度 |
-10℃~+55℃ |
|
儲存溫度 |
-25℃~+75℃ |
【應用領域】
廣泛應用于MNS、GGD、GCS、GCK、Artu、Blokset、等低壓柜型，同時可用于中置柜、六氟化硫柜等高壓柜。
選型表
|
型 號 |
可選外形代號 (單位：mm) |
可選輔助功能 |
顯示方式 |
測量參數
（可查看參數） |
|
1
（96×96） |
3
（72×72） |
5
（120×120） |
報警
輸出 |
變送
輸出 |
RS485
通訊 |
LED |
|
WBZ523□-1□-UIF |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
U、I、F |
|
WBZ523□-2/3□-UIF |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3U、3I、F |
|
WBZ523□-1□-UIP |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
U、I、P（Q、F） |
|
WBZ523□-2/3□-UIP |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3U、3I、3P（Q、F） |
|
WBZ523□-1□-PQC |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
P、Q、COSΦ
（U、I、F） |
|
WBZ523□-2/3□-PQC |
√ |
√ |
√ |
1 |
1 |
1 |
3 |
3P、3Q、3COSΦ
（3U、3I、F） |
|
…… |
|
|
|
|
|
|
|
|
注：輔助功能下的數字表示該項功能可提供的路數，顯示方式LED下的數字表示LED的排數。

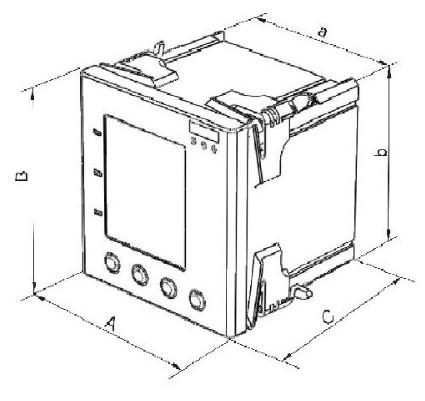

外形圖
外形及安裝尺寸
|
外形代號 |
面板尺寸（寬A×高B×深C）
單位：mm |
殼體尺寸（寬a×高b）
單位：mm |
開孔尺寸（寬×高）
單位：mm |
|
1 |
96×96×90 |
90×90 |
92×92 |
|
2 |
96×48×90 |
90×44 |
92×45 |
|
3 |
72×72×90 |
66×66 |
68×68 |
|
4 |
48×48×90 |
44×44 |
45×45 |
|
5 |
120×120×90 |
112×112 |
116×116 |
Ø 訂貨：須寫明產品名稱、型號、規格（包括測量網絡、互感器變比、被測量的標稱值、顯示方式、輔助功能等
信息）和數量；用戶應對工作電源作出說明或默認為AC 220V，否則就是不完整的。
Ø 例1：多功能表、外形96×96、三相四線制、三排LED顯示、電壓220V直接接入，外附電流互感器100A/5A、
帶4路模擬量變送輸出，工作電源110V、數量200臺。
標記：多功能表 WBD5231-3B4、AC220V、100A/5A、工作電源AC 110V、200臺。
Ø 例2：多功能表、外形96×96、三相三線制、段式LCD顯示、外附電壓互感器 10kV/100V、電流互感器100A/5A、
帶4路繼電器報警輸出、工作電源220V、數量100臺。
標記：多功能表WBD5101-3K4、10kV/100V 、100A/5A 、100臺。
Ø 例3：多功能諧波表、外形120×120、三相四線制、點陣LCD顯示、外附電壓互感器 10kV/100V、電流互感器
100A/5A、帶2路繼電器報警輸出和2路模擬量變送輸出、工作電源220V、數量10臺。
標記：多功能諧波表WBD5005-3K2B2-X、10kV/100V、10kA/5A、10臺。
