一、概述
CNC-300A 繞線機控制器是本公司專門為繞線機開發的功能非常強大的新型微電腦
控制器，該產品由從事繞線機制造行業的專業人士開發與設計，摒棄了傳統LED顯示模
式，采用最新大屏幕 LCD 中文漢字顯示系統，操作簡單、直觀，適合繞制復雜的、步序
數較多的產品，獨特的文件庫，使用戶繞線資料更方便管理。主控單元采用了大規�，F
場可編程邏輯陣列CPLD技術，性能可靠、工作效率高。
二、主要特點
>>大屏幕192×64點陣式LCD，中文漢字顯示，對比度可用按鍵設定。
>>采用CPLD技術，可靠性高、抗干擾能力強。
>>采用 FLASH ROM 能存儲 100 種（999 段）繞線資料，每個繞線資料分別命名，可隨
時調用其中任何一種繞線，掉電后資料不會丟失。
>>只需輸入簡單參數即可自動生成繞線資料，操作快捷、簡單，使步序繁多的產品設
置更加方便。
>>具有斷電記憶功能，繞線過程中突然斷電，可記錄當前的狀態、參數并保存，待上
電，啟動繼續繞制產品，減少原材料浪費。
>>計數分辨率高，可達0.01圈。
>>排線軸、轉角軸步進馬達提供0—99段速度選擇。
>>排線軸參數可用調校方式設定，調試設備方便。
>>故障自動判別功能，設定參數或繞線中產生錯誤，自動提示錯誤位置。
>>兼容性強,可直接替代同類型控制器。
>>程序可提供免費升級。
三、技術指標
3.1 參數設置范圍
產品名稱： ≤10個字符
步 序 數： 1 — 99步（可存儲100種繞線資料，共999步）
起 繞 點： 0 — 999.99毫米
圈 數： 0 — 9999.99圈（分辨率：0.01圈）
繞 幅： 0 — 999.99毫米
線 徑： 0 — 9.999 毫米
起繞慢車： 0 — 999.9圈
停止慢車： 0 — 999.9圈
氣缸動作：
脫模位置： 0 — 999.99毫米
繞線方向： 順時針/逆時針 ( / )
排線方向： 正向/反向 （→ / ←）
自動啟動： 自動/手動 （√ / ×）
自動定位： 自動/手動 （√ / ×）
3.2 工作環境
電源輸入：180V—240V 50Hz 2A
環境溫度：-10℃ — +40℃
無水滴、蒸氣、灰塵及油性灰塵，且通風良好。
無磁噪聲干擾場所。
3.3 機體數據
尺 寸：長250mm × 寬280mm × 高110mm
整機重量：≤2.5Kg
四、面板說明

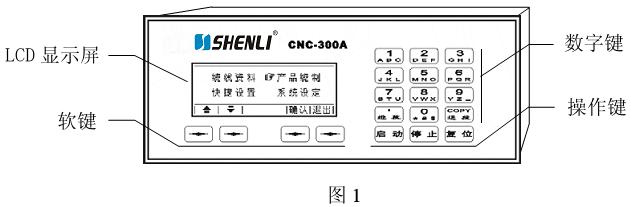

4.1 前面板說明
1、LCD顯示屏：用于顯示繞線資料的人機界面。
2、軟鍵：共 4個按鍵，此按鍵在不同的操作界面作用各不相同，請叁閱后面章節各界面
對軟鍵功能描述。
3、數字鍵：
“0～9”鍵：編輯繞線資料時用，編輯產品名稱時，除了輸入數字外還可以輸入英文字
母及特殊字符。
“0”鍵：待機狀態下按住“0”鍵三秒鐘產量計數歸零。
“9”鍵：待機狀態下按住“9”鍵三秒鐘累計產量自動減一。
4、功能鍵：
。
進 段 ：待機或暫停狀態下，按“進段”跳至下一步序起繞點，并放棄已繞圈數，編
輯狀態下作小數點用。
Copy
退 段： 待機或暫停狀態下，按“退段”退回到前一步序的起繞點，并放棄已繞圈數，
編輯狀態下，復制上一步序編輯內容。
5、操作鍵：
啟 動 ：待機或暫停狀態下有效，啟動開始繞線。
停 止 ：運轉中或復位中暫停當前動作。
復 位 ：任意狀態下復位可回到待機狀態。
