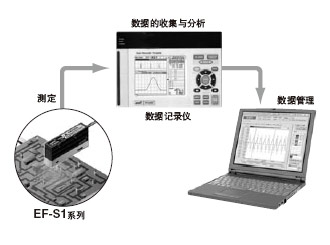

· 請勿將本產品作為保障人身安全的檢測裝置使用。
· 欲進行以保障人身安全為目的的檢測，請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。
· 本產品只有在檢測頭和控制器組合使用時才能滿足規格。因此請務必組合使用檢測頭和控制器。
· 請不要觸摸檢測頭測定部及其周邊。否則可能會降低測定精度。
· 檢測頭的金屬部和控制器電源的0V相連，因此請采取絕緣措施后再使用。
· 請不要正極接地。
|
· 本產品是測定電場的儀器。因此，除了測定對象物體以外，若測定范圍(參考下圖)內還存在其他干擾電場的物體，則會影響測定精度，敬請注意。 |
|
|
 |
安裝 |
· 測定距離為21～40.5mm時，比8～20.5mm時的靈敏度更高，因此也更容易受到外部噪聲的影響。請確認使用環境后再使用。
· 為保證測定精度，請?jiān)诎惭b本產品后通過控制器進行調零和校準。詳情請參考控制器(EFS1C)附帶的使用說明書。
· 將本產品作為CE適用品、或在容易產生噪聲的場所使用時，請如右圖所示，用電纜將鐵氧體磁芯纏繞一圈固定。 |
|
|
· 出廠時，本產品的測定部貼有保護膜。使用前請務必除去保護膜。
· 請不要使測定部沾染灰塵。如果測定部及其周邊附有灰塵，可能會降低測量精度。這種情況下請使用鼓風機吹去灰塵。
· 使測定部朝下，使用M3盤頭小螺釘以及彈簧墊圈、平墊圈(請自行準備)安裝檢測頭。安裝時的緊固扭矩為0.5N·m以下。 |
|
 |
|
| <控制器的安裝方法> |
 |
① 將安裝部的后部嵌入35mm寬的DIN導軌上。
② 在將安裝部后部按入35mm寬的DIN導軌的同時，將安裝部前部嵌入35mm寬的DIN導軌。 |
· 若安裝件帶電，可能會影響測定精度，因此請將安裝件接地使用。但，外殼的金屬部必須絕緣。
· 請安裝在振動小的場所。

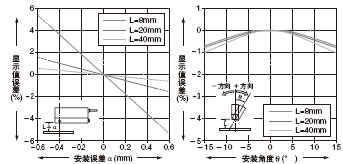

· 安裝時請使測定部與測定對象物體平行，將測定部與測定對象物體之間的距離作為測定距離，并通過控制器EFS1C)設定。(測定距離較短時，測定精度相對較高。) |
<控制器的拆卸方法> |
|
|
① 握住控制器向前推。
② 將前部抬起即可卸下控制器。
注：1) 若不將控制器向前推就向上抬起前部，可能會折斷安裝部后部的卡爪。
|

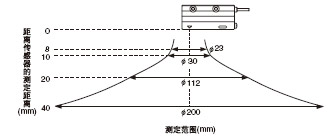

| <測定距離范圍> |
<檢測頭的安裝> |
 |
 |
① 將檢測頭接頭從插口插入，直到 “卡嗒”一聲。
② 用罩蓋罩住接頭。 |
 |
|
|
|
| · 對于OUT1及OUT2，可以設定輸出模式(窗口比較器模式/雙輸出模式)和輸出形態(常開/常閉)。 |
峰值保持測定 |
|
<窗口比較器模式+常開>
· 測定值高于+閾值或低于－閾值時OUT1為ON。
· 過量程時 OUT2為ON。
· 輸出形態為常閉時，輸出邏輯相反。
<雙輸出模式＋常開>
· 測定值高于+閾值時OUT1為ON。
· 測定值低于－閾值時OUT2為ON。
· 輸出形態為常閉時，輸出邏輯相反。 |

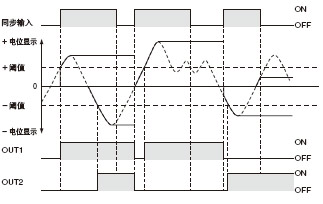

· HOLD模式設定為 的任意一個時，可以通過同步輸入信號或突出開關進行峰值保持測定。
· 同步輸入ON或扳下突出開關(“＋”側或“－”側)：峰值保持測定
· 峰值保持測定時，在同步輸入信號輸入期間，+電位峰值和－電位峰值會被更新，并保持到下一個信號輸入為止。
· 同步輸入信號請輸入s2ms以上。
· OUT1和OUT2會根據峰值保持值進行判定輸出， 但模擬輸出不會被保持。判定輸出時不能使用磁滯功能。 |

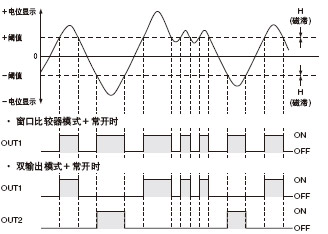

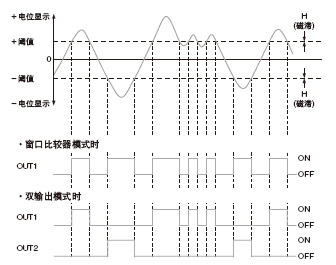

輸出動作時序圖 |
 |
 |
注：
1) 可以分別設定+、－電位的閾值。
2) 磁滯有三個級別可調。 |
樣本保持測定 |
|
|
· HOLD模式設定為OFF時，通過突出開關可以保持顯示值(不能通過同步輸入信號保持)。在希望固定讀取顯示值時非常有效。
·突出開關扳向“＋”側1秒以上：樣本保持有效
·突出開關扳向“－”側1秒以上：樣本保持無效
·OUT1、OUT2以及模擬輸出不能被保持。 |

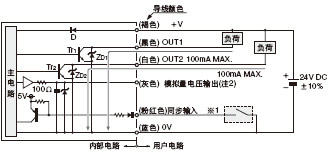

· 接線作業及加裝作業請務必在切斷電源的狀態下進行。
·電源輸入請注意確認電源變動，以免超出額定值。
· 如果施加了超出額定范圍的電壓，或直接連接交流電源，則可能引發機器故障或燒損，請務必注意。 |
· 使用市售的開關調節器時，請務必將電源的框架接地(F.G.)端子接地。
· 本產品安裝處周邊使用易產生噪聲的設備(如開關調節器、變頻調速電機等)時，請務必將設備的框架接地(F.G.)端子接地。
· 請不要與高壓線或動力線并行布線或?qū)⑺鼈冄b入同一根電線管中使用。否則可能因電磁感應導致機器誤動作。
· 負載短路或接線錯誤可能會造成設備損壞或燒損，請務必注意。
· 模擬輸出沒有配備短路保護電路。因此請不要直接連接電源或容性負載。
· 檢測頭采用的是0.09mm2的細電纜。若大力拉扯電纜可能會導致斷線，請務必注意。
· 檢測頭的電纜不能延長。
· 不要向電纜引出部施加過大的外力，如拉扯或折彎電纜。
· 延長控制器電纜時，0.3mm2以上的電纜不得超過10m。不過，為防止噪聲干擾，接線應盡可能短。 |
|
·使用時請避開電源接通時的過渡狀態(3秒)。
·為了實現穩定的檢測，請?jiān)陔娫唇油?0分鐘后再使用。
·請不要在除測定對象物體外還有強電場的場所使用。
·請不要在強磁場內使用。
· 請不要摔落本產品或向其施加強力沖擊，否則可能造成本
設備故障。
·請不要在室外使用。
·請不要在蒸汽、灰塵多的場所使用。
· 請不要直接接觸稀釋劑等有機溶劑以及水、油、油脂等物
質。
·請不要在具有可燃性或爆炸性氣體的環境中使用。
·絕對不能分解、修理、改造本產品。 |

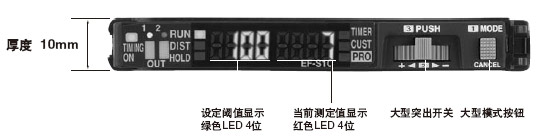

· 在RUN模式中按下突出開關，可以分別調整＋電位和－電
位的閾值。
|

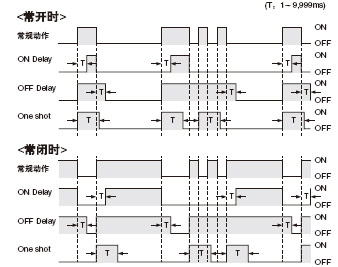

· 對于OUT1和OUT2，可以將定時器動作(ON Delay(開啟延時)、OFF Delay(關斷延時)、One shot(單觸發))和定時器時間設定為相同值。
· 定時器時間可以以1ms為單位設定到9,999ms。
· 設定為HOLD模式時，不能設定定時器功能。
· 如果在定時器功能有效的狀態下設定了HOLD模式，則自動設定為無定時器的 狀態。 |
|
|
· 在RUN模式中按住模式按鈕1秒以上，可以將測定值調整為0(基準)。
· 再次按住模式按鈕1秒以上，可以解除調零功能。 |
|
|
時序圖 |
· 在RUN模式中同時按住模式按鈕和突出開關1秒以上，可以鎖定按鍵，使鍵盤處于無法操作的狀態。
· 再次同時按住模式按鈕和突出開關1秒以上，按鍵鎖定狀態即被解除。 |

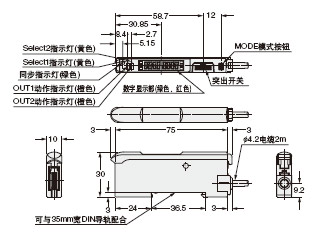

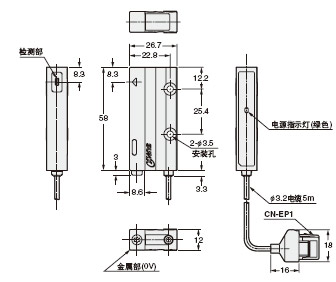

尺寸的CAD數據可從SUNX主頁下載：http://www.sunx.jp/ |
|
|

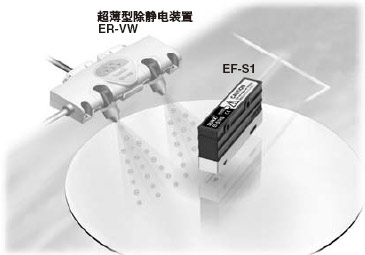

· 設置定時器模式，將其用于靜電消除時間的測量，從而可自動測量并顯示靜電消除時間(1,000～100秒)。
· 按下突出開關，可開始或停止測量。 |
