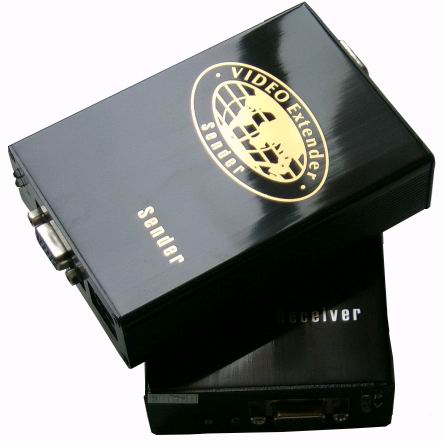

VGAR/T300雙絞線VGA傳輸器，可傳輸VGA信號0--300米，它專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量視頻信號長距離傳輸?shù)男枨蠖鴮I(yè)設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。接收端采用業界獨有的平衡輸入信號緩沖、地電位隔離、可變?cè)鲆娣糯蟆⑵胶?非平衡轉換、五段極點加權均衡補償、共模信號恢復、輸出增益調節、同頻信號解碼、高保真視頻分配等多級廣播級視頻信號處理技術，同時還具有連續的亮度和對比度控制，傳輸距離達到300米(1920*1024/60Hz)，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸?shù)男枰Ｓ捎谡麄�(gè)傳輸系統采用了加權零值拆分的平衡傳輸?shù)膶＠夹g(shù)，因此雙絞線在傳輸信號時不會對外造成EMI的干擾，此外，多出的一對雙絞線可以傳輸音頻信號。
技術規格：
產品尺寸：105mmX74mmX30mm
重量：0.5KG
輸入接口：HDI5PIN (VGA)
輸出接口：HDI5PIN (VGA)
本地輸出：HDI5PIN (VGA)
帶 寬：300MHz(-3dB)滿載/0-10MHz+0.IdB/0-130MHz+6dB到-0.8dB
輸入電平范圍：0.5-2.0V p-p
輸入電平誤差：小于3mV
輸入阻抗：75Ω
輸出阻抗：75Ω
回波損耗：-30dB@5MHz
最大DC補償：±5Mv-0
信噪比：60dB
接口類型：HDB15,Mini-DIN6,RJ45
視頻規格：VGA, SVGA, XGA, SXGA, UXGA, LCD
網線規格：CAT5, CAT5E, CAT6UTP電纜，建議使用CAT5EUTP電纜
電源：AC7.5V/1A
工作溫度：-25℃～+70℃
儲存溫度：-40℃～+80℃
相對濕度：0～95?（非冷凝）
防雷抗干擾指標：可抵抗空氣放電15KV, 接觸放電8KV
視頻規格：VGA, SVGA, XGA, SXGA, UXGA

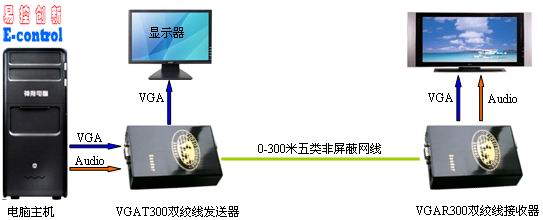

連接示意圖：
 |
