   編者語：隨著IT，特別是以太網通信技術的迅猛發展，隨著生產管理技術的不斷發展，同時產品生命周期的不斷縮短，物流交貨周期的不斷加快以及客戶定制要求的多樣化。針對這一新的形勢，生產制造行業正處于一個重要的變革時期，基于信息控制一體化的CMM協同制造模式為制造行業的變革提出了一個行之有效的方法。

   最近數年來，盡管世界經濟形勢變化莫測，美元貶值，銀行房貸危機，歐元大幅升值，油價高漲，原材料奇缺等等，大大影響了全球的經濟發展的速度，但是德國的制造行業卻反其道而行之，連續幾年都達到了兩位數的增長，成為了德國乃至歐洲經濟復興的重要的因素之一。德國機械制造行業為什么會在大經濟發展不利的環境下仍能保持增長？推動德國機械制造行業發展的動力是什么？這是值得思考的問題。當然要發展離不開創新的理念，先進的管理技術，高效率的組織結構，充滿激情的人才隊伍。但是更歸結到技術的發展。德國的管理學者和企業家們通過分析認為推動德國機械制造行業發展的重要原因在于：

   （1）工業網絡技術即IT和以太網技術在德國機械制造行業的廣泛應用，即我們常常談到的信息化推動工業化。

   （2）先進的生產管理技術，如ERP、MES等等也在工業實踐中發揮了作用。

　　最近幾年，傳統制造生產模式隨著這兩大技術的不斷發展而發生了變革性的變化，從大規模的流水作業到精益生產、敏捷制造的模式開始，同時又在經濟全球性、企業全球化、信息網絡化的支撐下突破國界流動，漸漸地發展為全球化的機械制造。德國機械制造行業正是適應了機械生產制造發展的趨勢，不斷地改進制造生產模式，正如管理學家Hammer&Champy所講的：“能使公司長期獲得成功的不是產品，而是生產產品的過程。好的產品不會造就贏家，而贏家則會制造出好的產品。”因此許多德國的企業在戰略方向上不僅僅注重產品的創新，將研究開發的資源投入新產品的研制，同時更以生產制造戰略為中心，注重流程的創新，在生產制造技術，在應用和開發階段采用集團軍的編制（由研究，設計，制造，營銷等不同部門組成項目團隊）模式，從而對基礎技術進行消化吸收，迅速轉化為產品，并在推進的過程中使得功能、質量不斷革新與完善，達到性價比的最優化。

　　自2000年來，針對生產制造模式新的發展，國際著名咨詢機構ARC詳細地分析了自動化，制造業信息化技術發展現狀，對于科學技術的發展趨勢對于生產制造可能產生的影響作了全面的調查，提出了多個導向性的生產自動化管理模式，指導企業制定相應的解決方案，為用戶創造更高價值。其中從生產流程管理，企業業務管理一直到研究開發產品生命周期的管理而形成的協同制造模式（Collaborative Manufacturing Model，CMM）已得到了不少企業管理層高度重視。本文將對IT技術、工業網絡技術以及生產管理技術的發展如何推動CMM模式的實現做一回顧，同時就現代自動化控制網絡技術如何運用于生產控制管理CDAS和CPAS模式上，從而實現信息控制一體化技術在未來制造領域的發展做一探討。

　　1 信息控制一體化技術的高速發展形成CMM協同制造模式(Collaborative Manufacturing Model)

　　ARC提出的協同制造模式(CMM)(如圖1所示)其基本的核心就是所謂企業管理、生產工藝價值鏈和產品生命周期的三軸空間的鼎立模式，它定義了制造商、供應商乃至開發商之間的協同的產業鏈的網絡結構，其關鍵在于協同市場和研發、協同研發和生產、協同管理和通信。實踐證明，該模式對供應商和制造商都具有重要價值。建設協同的供應網絡時，制造商必須透明顯示制造程序、管理程序、市場、價值創造鏈和各制造參與者之間的關系。這樣，規劃和運行制造網絡所需的整體環境才能顯現。一個完整的制造網絡由多個制造企業或參與者組成，它們相互交換商品和信息，共同執行業務流程。企業、價值鏈和產品生命周期這三軸貫穿于各個制造參與者之間。居于水平面上方的是管理職能，下方是制造職能。直到今天，這些職能仍然依靠眾多的人工流程和傳統的應用程序來完成。職能背后是能夠將工作任務與企業既定目標、企業合作伙伴之間進行協調的個體元素。而今，位居制造網絡中心層面的是制造企業用來支撐業務的各種應用程序。為優化效率，企業有時選擇基于消息互換和工作流的企業應用集成系統EAI，實現新舊系統之間的集成和互通互聯。除制造參與者外，基于因特網的協同應用程序在功能和影響上也具有重要意義。根據橫向的供應到客戶的價值創造鏈，市場定位和門戶是通向供應商和客戶的新入口，而且在產品生命周期內，通過因特網支持協同設計、協同服務的新途徑也不斷涌現。ARC的協同制造模式CMM定義了信息化系統應該滿足哪些條件才能確保以上制造網絡系統中的重要因素之間順利協作。從協同制造模式CMM也可以看出，企業的所有活動必須預先考慮兩部分：內部執行和外部采購，換言之，CMM模式不僅要為各個獨立的部門，也要為擴大化的整個企業和擴張后的整個供應鏈制定解決方案。

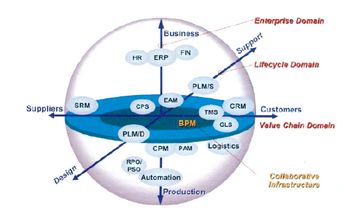

圖1   協同制造模式

　　1.1 企業管理與產品生產鏈的結合形成了CMM模式的基礎

　　從上世紀90年代開始，為了更有效地提高生產力的發展，愈來愈多的人關心如何將企業管理與產品生產鏈有機的結合起來，以傳統的生產流程下某產品生產過程為例(如圖2所示)，從進貨、零件加工、塑料制品生產、組裝、產品測試、包裝、出廠或入庫的整個生產的安排是橫向的發展。其強調的是如何提高生產的自動化程度，如在這一生產流程中，實現了自動化物流倉庫、自動化的加工組裝流水線、自動化測試系統和自動化的包裝流水線，實現了工業生產自動控制系統，其中對于工廠自動化主要是采用了PLC控制器技術。

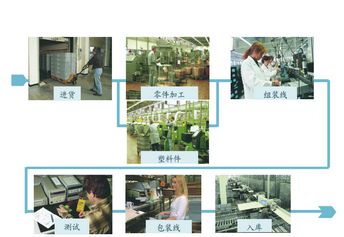

圖2   橫向發展的產品生產鏈

　　然而，隨著生產技術的大型化、復雜化、客戶要求的多樣化以及企業管理的不斷完善，市場競爭日趨激烈。在提高生產力，提高管理效率的驅動下，人們充分地認識到單純地使用PLC或DCS來建立一個高效率的自動化控制系統來完成生產制造、生產管理，單純依靠自動化技術的發展是不能獲得最大效益的。因此如何將市場和用戶的要求與生產有機地結合起來，如何將產業鏈與企業管理有機地結合起來，成為現代制造企業探尋的目標，這就使得一個將生產流程控制，企業生產計劃管理及產品服務流程管理集成的控制管理系統即管控一體化的工業自動化控制系統得到了發展，形成了以縱向生產管理與橫向的生產制造控制流程為核心的現代工業自動化控制模式(如圖4所示)，這種模式稱為管理控制一體化，或者也可認為是生產制造的兩維模型。

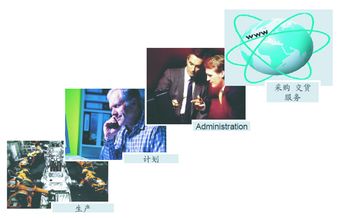

圖3   縱向發展的管理模式

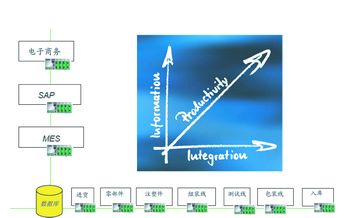

圖4   橫向生產制造與縱向生產管理的提高生產力的工業控制系統

[page_break]
　　管理控制一體化的生產模式強調的是企業計劃管理信息與生產控制系統的集成，即生產制造執行系統、自動化控制系統和生產管理系統的合成。從而產生了由現場層、控制層和管理層組成的管控一體化的控制系統的金字塔(如圖5所示)。

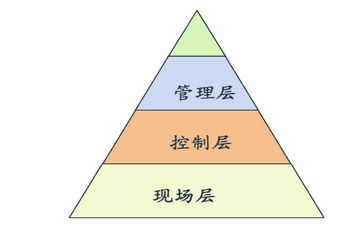

圖5   三層兩通信方法論的自動化控制系統的金字塔結構

　　金字塔結構的自動化控制系統通過運用現場總線技術、基于TCP/IP的以太網技術和其他的專用網絡技術實現了生產制造控制信息與生產管理信息的通信和交換。在現場層實現了現場生產的運行狀態、組態設計和計劃執行等信息的采集和分配。在控制層不僅對工程、生產和設備的信息進行處理和分析，同時也將生產管理企業規劃、資本狀況、流程優化、設備維護、產品服務(采購、供貨期、產品反饋)等信息通過相應的綜合性能指標進行運算，然后調度生產制造現場進行執行。因此這種模式綜合了自動化技術、生產工藝技術、設備制造技術和生產流程管理技術，同時采用了計算機技術、控制系統技術、生產管理技術和網絡與數據庫技術。隨著管理控制一體化模式或生產制造的兩維模型的產生，作為用于工廠制造自動化(離散制造業)的PLC控制技術和用于過程制造自動化(流程制造業)的DCS控制技術都隨之發生了極大的變化，PLC控制系統不在局限于邏輯控制，而且也漸漸地將運動控制、部分的流程控制融合在一個開發式控制平臺，而DCS控制系統除了加強與各種不同類型的儀器儀表通過工業通訊的方法進行信息交換之外，同時更加重視對于生產管理、資產設備組合優化管理乃至生產績效、商務績效的管理。由于這兩個系統的不斷發展，一個集兩大系統優點的綜合集成智能化控制系統正在形成。它具有以下五大特點：

（1）統一的開發平臺上只需要一個公共的變量定義和一個存放所有參數和控制功能的中央數據庫；

（2）統一的軟件工具能夠同時開發、調試和安裝多個機械設備和系統單元；

（3）統一的開放模塊式的結構是面向生產應用的，從工廠中的機械設計一直到系統設備的企業部門；

（4）統一的網絡接口和語言(如TCP/IP、OPC、XML和 SQL)，使得各種生產廠家在聯網系統中的數據交換成為可能；

（5）統一的集成平臺，既可以是基于PLC的硬件平臺也可以是DCS的軟件平臺。

　　這種新型的控制系統構成了CMM模式的基礎。

　　1.2 研發和服務產品生命周期中心軸加入是CMM模式的重中之重
　
　　然而，最近數年來，現代制造技術得到了空前的發展，IT技術進入了工業領域，給生產制造型企業帶來了許多改革，同時也給企業帶來了非常多的困惑。IT技術的發展使得產品的生命周期不斷減短，從20年降至10年降至5年甚至更短。產品生命周期的縮短迫使企業需要更強的研發能力。同時，大家一直討論的企業核心競爭力到底表現在什么地方？企業核心競爭力不是由單一的元素或目標組成，但其重要的一點就是產品，管理的核心體現在產品生命周期管理，產品從誕生到死亡是個過程，怎樣延長這個過程或者縮短、改進、提高這一過程，這就牽涉到產品生命周期管理，是對傳統研發生產的挑戰。在這種情況下，企業需要采用新的產品研發和產品生命周期的管理方法，要以客戶為中心，通過這樣一個新模式，才能認清今后發展的方向，才能認清未來的需要。目前工業化企業遇到的前所未有的挑戰是產品生命周期不斷縮短，這就需要加大研究開發的投入；第二有了高精尖的計算機技術，制造精度不斷提高，也提高了生產成本；第三，產品制造的靈活性也不斷提高了，由批量生產改為以客戶定制；第四，產品的價格不斷地降低，價格競爭越來越激烈；第五，需求的越來越短的投資回報周期，考慮到市場縫隙，固定資產的投入也愈來愈謹慎，這些不可回避的互相之間的矛盾，作為企業的管理者一方面要減少開發生產的成本，另一方面要加快投資的回報周期，同時也要注意固定資產投入的風險，因此在現代化的生產制造控制管理系統的發展之中，不得不加強對產品生命周期的管理，更高效的開發新產品，加快投資回報、持續技術創新，加大產品生命周期的管理力度，用創新的技術延長產品的生命周期。CMM模式的發展正適應了這一形勢的發展，首先提出了產品研發生命周期與產品服務周期所構成的設計研發服務鏈。

圖6   CMM三維協同生產模式

　　這樣一來，構成了由研發服務鏈、生產制造流程鏈與生產管理信息鏈相結合的CMM三維協同生產模式(如圖6所示)。在這模式中全產品生產周期運用在CMM模式之中，設計產生產周期和服務產品生產周期與生產制造鏈和生產管理鏈的互相協同，大大延長了產品的生命周期，如圖7所示。

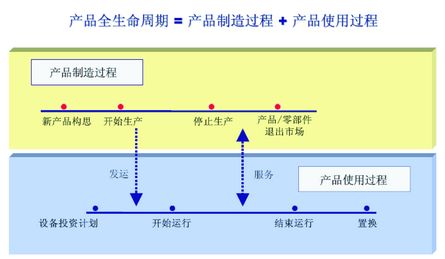

圖7   產品全生命周期=產品制造過程+產品使用過程

　　研究開發與生產制造之間的無縫連接，大大地減少了新產品的研發生產的時間。制造層面上的五大部分的協同：管理系統、供應商、客戶、銷售渠道和產品研發隊伍及設備制造商之間通過CMM模式得到了協同，建立了一個信息交換的模型平臺，達到了制造流程、管理流程和研究開發流程的同步化，使得制造信息透明化，提升了作業能力和應變能力，降低生產成本，加快了新產品研究開發的進度。因此研發、生產和管理的一體化在CMM下的基礎架構下協同，消除了行業、部門、不同工作模式及合作對象的隔閡。將研發工作融于生產之中，將管理實現在產品制造之中，將管理目標與研發方向結合在一起，同時設計研發、生產和管理的一體化的結合推動了新產品進入市場的循環往復，不斷優化的過程，采用最好的自動化技術，實行先進的管理手段，使用高效率的生產設備等等保證了先進制造技術最優化、高效率、低成本。所以產品設計研發流程，生產制造運行機制和企業管理之間通過CMM的模式合作得更為緊密，協同更為加強。這也標志了一個全新的產品生產制造時代即將到來。

[page_break]
　　2007年10月，菲尼克斯電氣中國公司全面引進集團公司的核心技術，建立了菲尼克斯電氣(南京)研發工程中心有限公司，在中國形成了營銷、市場、研發、生產、采購、物流、服務的產業鏈。菲尼克斯電氣(南京)研發工程中心有限公司建立了基于CMM協同制造模式的技術開發PLM管理流程， 將設計和服務的產品生命周期有機地與生產制造流程，企業管理流程結合起來，構成了協同制造模式的組織結構，同時建立了PLＭ項目管理生產和設計的一體化團隊，加強了設計開發、生產制造和業務管理的合作，大大縮短了開發周期，加快了產品投入市場的步伐，同時也在保證質量的前提下，減少了運行成本。單單一年內就完成了近百個項目，申請了十多個專利。

　　1.3 IT和以太網技術在工業領域的廣泛應用使得CMM模式的實現成為可能
　
　　然而，要實現CMM的模式，關鍵在于如何進行信息的交流和通信。無論是制造流程、管理流程還是設計開發流程的同步，是制造層面五大方面的協同，管理流程各種軟件數據管理，還是設計開發信息的共享都需要數據的傳輸。信息的開放性以及交換性使得制造更加靈活化、數據透明化，CMM模式的誕生將生產數據的提取、傳輸和分析的工作提高到與產品本身同等重要的戰略地位。數據監控成為建立制造網絡系統的基礎，也是執行生產流程運行的一個公共的基礎平臺。這里的要點是在于制造企業通過相應的管理工具向相關的部門、客戶以及供應商合作伙伴及時地提供了正確的信息和完善的服務。在企業內共享的數據庫，采用不同的管理軟件制定數據處理和管理流程，并檢查業務流程，決定數據流的走向，如圖8所示。

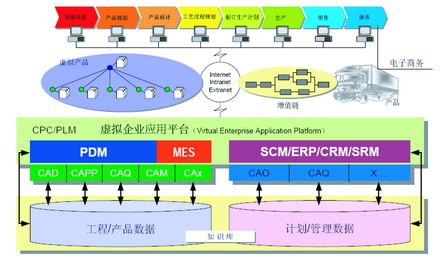

圖8   企業信息共享平臺

　　各種軟件包工作在統一的平臺上，以太網構成了現代制造業的網絡通訊結構。PLM的管理貫穿在整個CMM模式中，所有的數據存放在一個統一的知識庫里。因此IT和以太網技術在工業領域的廣泛應用使得CMM模式的實現成為可能。近幾年，德國的菲尼克斯集團公司提出了“IT powerd Automation ”的口號，實現了按CMM模式的工業自動化控制系統的結構，即AUTOMATIONWORX。根據CMM模式的特點，采用了從管理層、控制層到現場設備層的信息無縫的縱向的信息集成和不同供應上采用不同技術的子系統的水平信息互連的網絡機構，同時在生產管理中結合了產品生命周期的設計和服務的信息交流，實現了工業自動化控制系統的開放性、一致性、透明性以及集成性，如圖9所示。

圖9   橫向技術與縱向管理的集成

　　縱向信息集成特點是統一而透明的數據通信，采用現場總線INTERBUS和工業實時以太網PROFINET實現從管理層、控制層到現場設備層的信息無縫集成，使得工廠過程控制系統(FCS/PCS)與企業管理信息系統ERP，制造執行系統(MES)有機地融為一體。從而可在企業內隨時隨地獲得實時現場數據以用于評估、規劃、協調和優化操作流程、生產流程以及業務流程，真正地讓自動化與制造管理、企業管理、供應鏈管理建立無縫連接。客戶的需求和供應鏈的變化將會迅速反映到制造研發中心，經過分析和判斷，將為市場或客戶提供專門的服務(客戶定制)。

　　橫向信息集成建立了對于不同的對象、設備和模塊，應用程序對象的連接，程序組件之間靈活地組態通信關系，從而實現了基于生產過程的多設備，多進程控制結構。具體地說，橫向信息集成可以使用不同技術來實現各子單元的互聯，通過Profinet代理服務器、采用國際標準的自動化控制系統以及各種不同類型的工業實時以太網的通信方案，使得不同制造商的設備能夠工作于一個信息平臺上，構成一個分布式綜合智能化自動化系統。

　　菲尼克斯集團公司為實現基于CMM協同制造模式的制造過程控制系統，以信息技術作為發展新一代控制系統的動力，IT技術融合于控制和管理系統中，實現了全方位的所有控制數據(PLC/DCS)、生產數據(MES)、管理數據(ERP)，采購數據、市場分析信息(CRM)通信的網絡系統，完成數據和信息的交換、處理和顯示。在這系統中采用了基于工控機、Ｗindows軟件平臺、工業以太網技術、無線通信網絡、WEB2.0技術和Security技術，保證數據通信安全、無縫及有效的傳輸。

　　2 CMM模式在現代制造系統中的應用介紹

　　2.1 CDAS協同離散自動化系統

　　制造領域正在發生轉型，曾一度關注制造方法和流程的制造模式開始強調營造一個被拓寬的制造環境，拓寬后的制造環境應包含比自動化裝備、機器和生產線更多的內容，見表1。

表1

　　信息交換不再局限于企業內部，從生產到產品設計以及整個供應鏈之間實現信息共享，這是現代制造模式的核心和競爭力所在。制造商的生產能力遠遠大于市場需求。在此嚴峻形勢下如果依然想保持競爭優勢，制造商必須豐富產品線。這需要企業建立以優化的生產流程和自動化的機械設備為基礎的靈活敏捷的制造體系。制造業的這一發展趨勢勢必導致產品設計、生產運行和企業管理之間的合作更為緊密，協同更為加強。這預示著一個全新的制造時代即將到來，它的特點是用生產流程和有效生產時間內效率的優化程度來衡量企業效率。優化企業效率意味著整個產品生命周期的優化。在規劃和制訂企業戰略目標時，不同的制造行業需要考慮行業自身的特殊因素，因此每一類制造行業的企業目標均會受到眾多不同因素的影響。但也有一些企業目標是放之四海而皆準的，稱其為加工型企業的共同目標，見表2。

表2

　　2.1.1 協同離散自動化系統CDAS架構

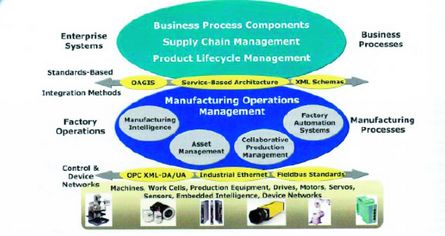

圖10   CDAS 的功能模塊

　　CDAS是一種適用離散制造中現有集成方式的參考架構，它具有一定的局限性。該模式勾勒了一個規范化的、可互操作的協作環境，用以連接生產流程和企業的其他流程。CDAS理論向制造商提供了一種戰略，一種功能模式，一種架構。它好比一張時刻表，協同和管理著企業內相互交錯的各種流程。借助CDAS模式，制造商可以把制造工藝、方法的需求、新技術的引進與自動化系統供應商在自動化系統構架內所能提供的產品和服務作對比，選擇最佳方案。CDAS模式描述了制造企業內的各大功能區及其相互關系。這些功能區可分為不同的組，它們因行業差異而采用不同的制造方式和流程。該模式從功能角度完整地呈現了一個協作式的制造環境，它包括從制造設備層面到企業業務流程層面的相互關系及接口。CDAS架構在執行通用標準并可互操作的大環境下從設備層面延伸到了企業的各個層面。要降低一個架構的復雜性和集成成本，關鍵看它是否擁有一種綁入新設備和新技術的行之有效的方法。

[page_break]
　　2.1.2 CDAS模式牽涉制造企業的各個層面

　　制造團體提出的“P2B”（從生產到業務）集成方式需要工廠生產系統、生產管理系統和企業業務系統間享有充分的互操作性。因此企業采用的制造模式應該可以收集制造方面的基礎數據，并且利用這些數據為生產智能化、監視界面以及為具有協作能力的生產管理系統服務。利用智能化儀器、機器及其他制造設備，依靠標準的因特網技術，這些數據信息將被傳送至企業管理層面，集成應用于SCM、PLM、EAM或EAP系統。

　　2.1.3 企業架構的意義

　　制造商如果一開始就致力在整個企業范圍內建立制造架構并定義整個生產及業務流程，那么今后他在引進應用新方法新技術、擴展現有系統時便會占有絕對優勢。企業的架構是否有效，能否降低集成的復雜性和成本，取決于它能否以一種合理的方式將新系統、新界面拼湊到現有的系統上，能否在原有的系統上應用新技術。在IT領域，人們很早就認識到了這一點，因此通常會設立基于廣系統架構的數據遷移路徑，開發出很多個性化的應用程序甚至是系統解決方案。這些系統以流程為基礎，因此人們研究了很多定義、規定以及使用這些流程的方法。這些方法反過來又幫助人們設計包含所有模塊、流程、相互作用關系在內，并符合企業要求的更為完善的系統架構。

　　2.1.4 自動化制造設備的制造信息

　　在以服務為基礎的企業環境下，生產同產品設計、支持、維護、營銷和物流一樣，是價值創造鏈上的一個環節。制造鏈上的每個環節必須具備相互交流并交換重要生產信息的能力。

　　2.1.5 OAGi支持離散制造提出的P2B的要求

　　從生產到業務集成P2B已經發展成為離散制造業的主要要求，因為制造商希望優化制造流程，并將企業內的各大功能結合在一起。現在，生產部門的領導慢慢認識到了可以實時從制造團體獲取信息并與其它管理系統共享這些信息的好處所在。Open Applications Group(OAG)開放式應用程序組對這一集成問題進行了研究，并在它發表的重要技術規范OAGIS里作了定義。

　　開放式應用程序組集成規范OAGIS定義業務流程，它為業務程序通信提供規范的業務語言，并為制定業務對象文檔（Business Object Document, BOD，即業務消息）提供規范。消息是制定業務對象文檔的基礎，業務對象文檔定義了制造企業內五大重要功能區之間的流程。為同時滿足過程制造和離散制造的需求，人們正在試圖合并ISA-95和OAGIS規范。
2.2 CMM用于過程控制系統的模式-協同過程自動化系統CPAS

　　目前約有價值650億美元的老式過程控制系統尚在運轉，它們正走向傳統生命周期（一般15~25年）的終點。制造模式正在迎接一個新紀元，在這新紀元里需要定義一個能夠衡量協同性和功能自主性的尺度，但現有的系統沒有開發這一尺度，這一尺度也不能為現有的系統提供支持。不是根據供應商的供應能力而是根據客戶的需求來定義過程自動化的未來，出于這一必要性，ARC開發了過程制造狀態下的協同自動化系統CPAS模式。CPAS模式覆蓋傳統的分布式控制系統PLS以及慣用的生產管理應用程序。CPAS模式不一定要求引進新技術，而是希望用企業現有的技術滿足過程自動化在功能性和經濟性上的要求。

　　2.2.1 過程自動化現狀

　　目前，近一半以上的制造企業采用過程制造。過程制造的特點是：

· 在一個典型的過程制造企業里，制造設備約占總資產的75%以上；

· 一個過程制造企業每年約有65%的企業成本用在原料和調整上；

· 企業效率最大程度上取決于生產部門創造的價值；

· 只有約三分之一的老式流程控制系統被有效利用；

· 價值約650億美元的老式流程系統迎來生命周期的終點，必須進行更換。

　　在老式的過程制造企業里，存在可大幅度地提升工作效率的空間。改造的成本可能很大，但其意義也非常深遠。改造之后，企業將擁有全面的信息化技術，控制技術將得到改善，持續改進流程的方法將成為企業財富的組成部分。

　　2.2.2 面向未來的CPAS原則

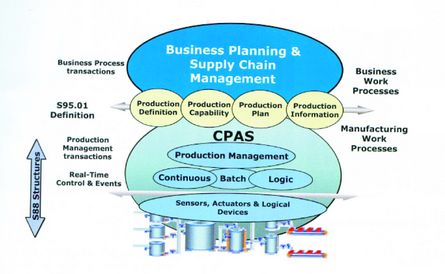

圖11   CPAS 的模式

　　過程自動化具有獲得一個額外的、意義非常重大的資產回報率（ROA）的潛力。采購自動化系統時，過程自動化所帶來的資產回報率經常被忽略，因為在過程自動化的作用顯現之前，采購項目就已經結束，而且在一般項目中，過程自動化的資產回報率不會被單獨列出。用功能不變的新技術代替舊技術，不會對效率作出重大改善——實際上應該說沒有任何改善。企業真正的效益來源于生產成本的降低，CPAS模式從兩個方面為企業帶來利潤：更好地利用現有資產及降低生產成本。企業的目標是通過資產增值獲取更多利潤。以此獲得的利潤其高低取決于資產的利用程度。現實地說，過程自動化只能在飽和利用資產的基礎上證明自己的作用，其它任何辯護方式都沒有很大意義。相比于企業的主要目的“增值”，降低生產成本就稍顯遜色了。優化運作模式從效率、敏捷性和績效可視性三個方面改善資產的利用情況。效率是一系列正確決定和企業能力的總和，即在穩定的企業流程中執行有助于增長利潤的活動的能力。敏捷性取決于轉換設備或流程的運行狀態及調整設備所需的時間。這里的目標是在調整時盡量保持設備原有的效率。卓越運作模式可以通過自主式自動化技術實現。新的協同過程自動化系統CPAS為企業帶來了在有效生產時間內實現最佳制造的技術。工作流程管理工具使過程制造發生了徹底變革，它降低產品波動的不確定性，簡化整個生產過程的管理。如果要給過程制造商帶來真正的利益，新一代的過程自動化系統必須充分理解并真正實現卓越運作模式。過程制造企業產出值不高，甚至通常賺不回資產成本，其原因是制造和管理部門各自獨立，信息得不到有效地交流和利用。依靠技術平臺充分交流信息，可以將制造和管理部門整合為一個協同的、高收益的企業。這是協同過程自動化系統CPAS的愿景。CPAS是一個可用性強、可度量的平臺，它為流程控制營造了一個穩定的、有充足數據源的、不受約束的環境。該系統注重工作過程，而這一工作過程有個明確的方向，即實現最佳實踐。用技術行話說，企業、制造設備和流程效率像是一個完整的電路，而CPAS就是閉合這一電路的元件。位于CPAS中心的是一個統一的溝通架構。

　　協同溝通架構CCF由兩部分組成：統一的現場架構（UFF）和統一的應用架構（UAF）。現場架構UFF包括帶有基礎功能的傳感器、執行器和邏輯儀器，為現場控制提供一個標準化的分布式計算機環境。功能基礎架構中的應用架構UAF部分主要解決同步問題。結構和目的對確定CPAS的效率有重要意義。這些元素同時也體現了自主式自動化思想和與此相關的標準。持續穩定是清晰定義和標準化的基礎，因此開發和應用正式標準將帶來必要的結構。應用時，CPAS模式采用ISA-88批量控制標準和ISA-95企業控制系統綜合標準的結構。ISA-88標準通過工作流程/狀態/數據/裝備的模型和定義對過程控制和監控予以解釋。ISA-95標準通過消息交換，模式和工作流程物理定義了制造與管理之間的相交關系。這樣，一個形成了一個完整的協同過程自動化系統模式。

　　3 結束語

　　隨著IT，特別是以太網通信技術的迅猛發展，隨著生產管理技術的不斷發展，同時產品生命周期的不斷縮短，物流交貨周期的不斷加快以及客戶定制要求的多樣化。針對這一新的形勢，生產制造行業正處于一個重要的變革時期，基于信息控制一體化的CMM協同制造模式為制造行業的變革提出了一個行之有效的方法。通過將研發流程，企業管理流程與生產產業鏈流程有機地結合起來，形成一個協同制造流程，同時將IT技術和工業以太網通信網絡作為協同制造系統的信息流控制管理結構，從而使得MRP、ERP、MES 的制造管理，PLMD/PLMS產品研發和產品服務生命周期和CRM客戶/市場關系管理有機地融合在一個完整的企業與市場信息閉環系統，使得企業的價值鏈從單一的制造環節往上游的設計研發環節發展，生產與研發在同一個協同平臺上，企業的管理鏈也從上游向下游生產制造控制產業鏈延伸，一個集CRM、 PLM、生產、研發、控制和企業管理大成的協同制造管理系統正在形成。德國的菲尼克斯集團公司提出的“IT powerd Automation”自動控制系統使得CMM模式在實踐中得到了廣泛的應用，為用戶提供了自動化解決方案，提高了生產率，減低了能耗，推動了協同制造模型在工業領域的推廣應用。  （作者：杜品圣 博士，現任菲尼克斯電氣(南京)研發工程中心有限公司副總經理，中國自動化學會專家咨詢委員會委員）
