   由成都佳靈電氣制造有限公司研制的國產IGBT直接串聯高壓變頻器，驅動國內最大功率36MW/10KV無刷勵磁同步電動機，完成電機型式試驗，在上海電氣集團上海電機廠有限公司獲得圓滿的成功。
　　
　　此次電機拖動試驗對象為無刷勵磁同步電動機。其主要技術參數：型號TDWS36000-4，額定功率36000KW，額定電流2347.5A，額定電壓10KV，轉速1500r/min，勵磁電壓127V，勵磁電流601A，無刷勵磁機型號ZLWS2-800A，功率96.7KW，直流電流662A，直流電壓146V，轉速1500r/min，勵磁電壓65.07V，勵磁電流11.05A。
　　
　　已經完成了36MW/10KV無刷勵磁同步電動機繞組在冷態下直流電阻的測定、絕緣電阻測定、發電機法的超速試驗、空載特性的損耗測定、相序測定、穩態短路特性及損耗測定、電動機法同步機轉動慣量測定、空載短路法的同步機溫升測試及抽轉子法等一系列的試驗。
　　
　　佳靈高電壓大功率電機試驗電源系統，由試驗電源、自動控制、測量、數據采集和組態監控等幾個子系統構成，主回路系統由試驗電源、被試電機、陪試電機以及輔助電源構成。系統具有能量雙向回饋能力，可以大大降低電機試驗能耗，節約試驗成本，使整個系統效率高、結構簡潔緊湊、試驗噪音低，具有當今先進操作控制系統應有的所有模式，即可通過遠程控制方式在控制室實現，也可直接在現場操作，使用方便靈活。
　　
　　試驗電源控制裝置按要求控制主回路系統的工作，當被試電機的電壓、頻率和負載滿足要求時，測量系統啟動，測量主回路中被試側和負載側的各個參數，然后通過數據采集系統把數據傳輸到工控機，組態界面對數據進行監控。試驗電源控制裝置和工控機之間通過串行接口連接，工控機可通過試驗電源控制裝置控制現場的工作流程。整個工作構成了一個智能化電機測試系統。操作人員通過控制室的電視畫面就可方便的監視試驗電源、試驗機組等的工作狀態。
　　
   此次高電壓大容量同步電動機型式試驗由佳靈公司技術支持工程師和上海電機廠有限公司12MW/10KV電機試驗站工程技術專家和現場試驗調試工程師共同完成，這是繼佳靈公司2007年自主研發的12MW/10KV大型電站配套電機與大型交直流電機試驗站系統運行以來，又一次完成的國內電壓等級最高，單機容量最大，技術難度最高的同步電動機變頻拖動電機試驗，也是佳靈獲得世界專利的IGBT直接串聯技術及自主開發的主從控制技術、疊頻試驗波形發生技術、變頻器并聯技術等多項變頻產業領域的關鍵技術在近40兆瓦級高壓變頻器項目的成功應用，是變頻行業及大型電機檢測領域的又一項重大技術突破，標志著擁有完全自主知識產權的IGBT直接串聯等核心技術的佳靈變頻產品走在了國內、外同行的最前列。

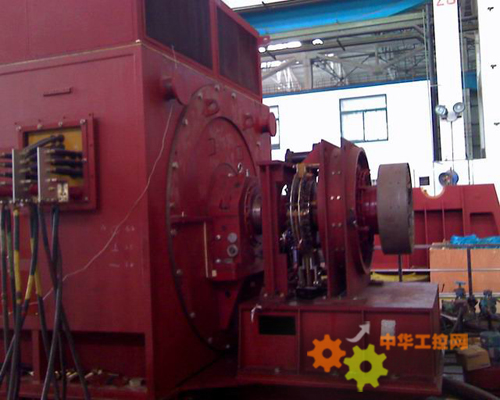

國內功率最大的36MW/10KV無刷勵磁同步電動機變頻拖動電機試驗設備現場

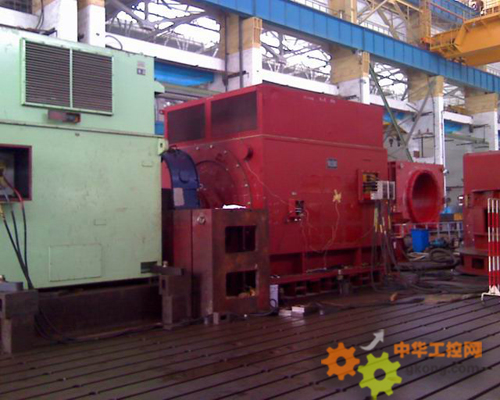

國內功率最大的36MW/10KV無刷勵磁同步電動機變頻拖動電機試驗設備現場

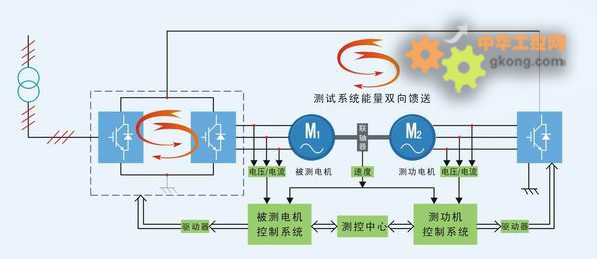

電機變頻試驗站在交流電機綜測系統主回路

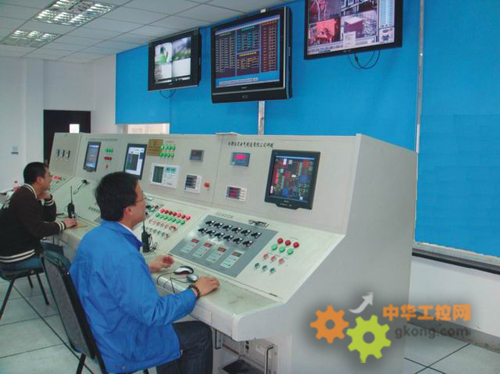

36MW/10KV無刷勵磁同步電動機變頻拖動電機試驗實時視頻監測控制操作

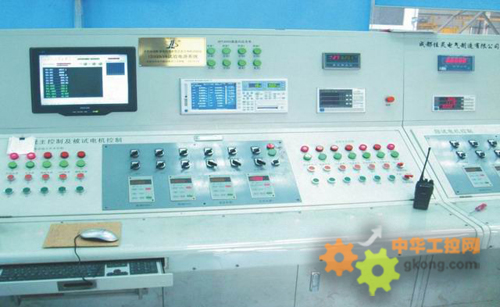

36MW/10KV無刷勵磁同步電動機變頻拖動電機試驗控制操作臺
